MSI | Motherboard 770-C45

Motherboard 770-C45


Motherboard 770-C45




  Autor:
| a.a

Motherboard


MSI 770-C45



Packaging MSI 770-C45. Lo encontramos simple, en el sentido practico, es decir, es un modelo de la Serie Classic, el blanco y verde predomina en la caja, vemos el logo de la marca, el modelo del producto y sus principales caracteristicas, sumado a esto los logos de los procesadores soportados por este Mother, el cual soporta procesadores AMD Phenom II con arquitectura de 45nm, y utiliza el Chipset 770



En la parte posterior vemos informacion  de especificaciones y caracteristicas, junto a una imagen de los puertos I/O (entrada - salida), vemos tambien situados en en la parte superior nuevamente los logos de AMD. Phenom II X4 es el CPU mas alto que soporta este  Mother



 Vista vertical izquierda
  Vista vertical derecha

 Vista horizontal derecha
  Vista horizontal izquierda




Caja abierta - Encontramos  manuales, accesorios, y drivers

Aqui podemos apreciar mejor los accesorios, no nos encontramos con ningun dispositivo fuera de lo comun, sin embargo la cantidad de accesorios parece poca.
Por supuesto vemos los manuales (no estan en castellano), la guia rapida de instalacion, el CD de drivers, y la placa de I/O. Pero en terminos de cables, SATA e IDE presenta apenas un par que no encaja con los 6 puertos SATA encontrados en la Mother MSI 770-C45


Aqui el mother aun dentro de su caja y cubierto por la proteccion anti-estatica.

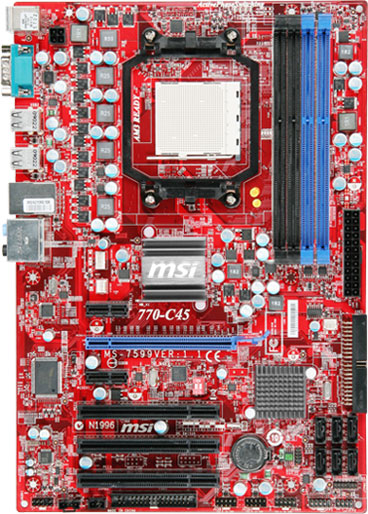

Aqui tenemos una primer vista del Motherboard, a simple vista vemos la combinacion de colores entre las ranuras DIMM y el PCI-Express.
Un par de etiquetas en el Mother, destacan el Switch OC (overclocking) y las caracteristicas de conmutacion de fase activas.

La disposicion nos parece funcional a excepcion del ya nombrado Switch OC, Porque? Facil, si ponemos una Placa de Video, se nos va a complicar "Switchear" nuestro Motherboard.
Vemos los 6 puertos SATA, los cuales no estan fijados a 90 grados  con respecto al PWC, aunque no creemos que esta disposicion sea un punto en contra, ya que a esa distancia no deberiamos tener problemas de espacio con alguna placa.

PCI-E. Simplemente un area prohibida. Ya que la Serie Classic, no cuenta con SLI o CrossFire. pasaremos por alto este punto, solo conformandonos a colocar solo una Placa de Video.



En la parte posterior de esta placa podemos ver la excelente calidad de terminacion.




Conectores I/O

Los disipadores de calor son "mínimos" con un diseño de aluminio asentados sobre el chipset 770.  Se sujeta con pernos plásticos por resorte, si bien no creemos que sea lo mas seguro, el disipador cumple su trabajo. El otro disipador de calor, sobre el SB710, se asegura de la misma manera pero es mucho más pequeño en su arquitectura.

Con la evidente carencia enfriamiento, debemos tener en cuenta refrigeracion adicional para mantener las temperaturas en zonas seguras.

Aqui podemos apreciar con mayor detalle los conectores SATA. Tambien vemos que el puerto IDE a diferencia de los SATA, si se ubica a 90 grados en relacion al PWC, lo que evitara cualquier interferencia con Placas de Video.





Este Motherboard 770-G45, no cuenta con DrMOS, caracteristica de MSI, simplemente se apoya en APS que le permite ahorrar energia utilizandola de una manera mas eficiente.



Bien aqui tenemos una mejor visual del Switch OC, caracteristica dominantes del Motherboard MSI 770-C45. Este Switch OC permite a los usuarios poco experimentados a aumentar el FSB sin tener que configurar el BIOS en absoluto
Esencialmente es una herramienta para los entusiastas nuevos en overclocking. Es muy facil para quienes quieren evitar los seteos del BIOS y aumentar el funcionamiento de su CPU.

Cuatro diversos ajustes pueden ser alcanzados moviendo las dos palancas hacia arriba y hacia abajo. En el defecto ambas palancas estan en la tapa pero el desplazamiento de la palanca 1 o de la palanca 2 hacia abajo da lugar a un aumento del 10% o del 15% en el FSB respectivamente.
El mayor incremento de FSB se nota con ambas palancas abajo, esto mejora el FSB en un 20% aproximadamente



Conclusion

El 770-C45, claramente cumple con las caracteristicas escenciales requeridas, sumado a esto la posibilidad de poder Overclockear con un simple "Switcheo" nuestros CPU, hacen de este Motherboard Serie Classic, una excelente opcion a la hora de pensar en un producto con soporte para AM3 y DDR3 (hasta 16ooMhz)
Lo mismo que le juega a favor es un punto en contra, ya que como encunciamos anteriormente, el Switch OC, se encuentra comprometido a la hora de poner una placa de video, ya que si esta es de gran porte dificultara poder trabajar con comodidad las configuraciones que querramos utilizar.





Especificaciones

CPU
• 64bit AMD® Phenom II CPU.
Please refer to CPU Support for compatible CPU; the above description is for reference only.

Hyper Transport Bus
• HyperTransport 3.0 supporting speed up to 5200MT/s

Chipset
• AMD® 770 and SB710 Chipset


Main Memory
• Supports four unbuffered DIMM of 1.5 Volt DDR3 800/1066/1333/1600* (OC) SDRAM, 16GB Max

Slots
• 1 PCI Express x16 slot with x16 operation (PCI Express Bus SPEC V2.0 compliant)
• 2 PCI Express x1 slots
• 3 PCI slots, support 3.3V/ 5V PCI bus Interface.

On-Board IDE
- One IDE port by AMD® SB710
- Supports Ultra DMA 66/100/133 mode
- Supports PIO, Bus Master operation mode
- Can connect up to two IDE devices

On-Board SATA
- 6 SATA II ports by AMD® SB710
- Supports storage and data transfers at up to 3Gb/s


RAID Function
- SATA II 1~6 support RAID 0, 1, or 0+1 mode by AMD® SB710

Audio
- Chipset integrated by Realtek® ALC888S / ALC885
- True Blu-ray Audio Support
- Flexible 8-channel audio with jack sensing
- Compliant with Azalia 1.0 Spec

LAN
- Realtek PCI-E GbLAN controller 8111DL
- Integrated Fast Ethernet MAC and PHY in single chip
- Supports 10Mb/s, 100Mb/s and 1000Mb/s
- Compliance with PCI-Express Bus specification v1.0a


Internal I/O Connectors
- ATX 24-pin power connector
- ATX 4-pin 12V CPU power connector
- CPU x 1 / System x 2 FAN connectors
- CD-in connector
- Front panel audio connector
- Front panel connector
- Chassis intrusion switch connector
- 3 x USB 2.0 connector support additional 6 ports
- 1 x Floppy disk drive connector
- 6 x Serial ATA II connectors
- 1 x ATA133 connector
- 1 x SPDIF-out connector
- Clear CMOS jumper
- OC Switch


Back Panel I/O Ports
- 1 x PS/2 keyboard
- 1 x PS/2 mouse
- 1 x 6 in 1 audio jack
- 6 x USB 2.0 ports
- 1 x RJ45 LAN jack
- 1 x Serial port
